前言
近期在实现关于 canvas 的需求的时候，借助了经典的 canvas 库 Fabric.js，Fabric.js 主要帮助用户简化对于二维 canvas 的操作，提供了很多清晰易用的 API。
在阅读文档和学习源码的过程中发现了 Fabric 中一个有意思的优化手段，那就是它的缓存策略。
Fabric 的缓存策略在这篇 Fabric 官方文档 中有详细描述，在当前的版本中，缓存的粒度是每个画布上的对象，而不是整个 canvas。
当开启了缓存策略之后，在画布上添加的每一个对象都会先在一个离屏 canvas 上进行绘制，再通过 drawImage 操作复制到主画布上，以减少在主画布上的绘制操作，达到优化的目的。
什么是离屏 canvas
实际上现在离屏 canvas 一共有两种含义。
offscreenCanvas
一种是真正意义上的离屏 canvas，通过浏览器提供的类new OffscreenCanvas()实现，它有着跟 canvas 非常接近的 api，不同的是 offscreenCanvas 不会挂载在 DOM 树上，由于跟 DOM 树解耦，所以 offscreenCanvas 的计算任务是通过 WebWorker 处理的。
这样的好处非常明显，WebWorker 的计算不会占用主线程，在解放主线程之后，尽管主线程在执行复杂的计算任务甚至被阻塞，都不会对 offscreenCanvas 的渲染造成影响。
正因为如此，Fabricjs 团队也对通过 offscreenCanvas 提升 Fabric 的性能进行讨论和 POC，但目前还没有对应的实现。
对于 offscreenCanvas 的性能和场景测试，可以参考这个网站。
cacheCanvas DOM
注意 cacheCanvas DOM 不是一个非常正式或者官方的名字，只是我自己对这个概念的理解随便起的。
cacheCanvas DOM 就是 Fabric 目前正在使用的缓存策略，尽管仍然需要一个跟 DOM 绑定的 canvas 对象，但这个 canvas 对象是离屏绘制的。
跟实时绘制不一样的是，离屏绘制不需要占用浏览器的渲染流程，当需要渲染到主画布上的时候，通过 drawImage API 一次性输出就可以了。
Fabric.js 中的实现
上文提到，Fabricjs 的缓存粒度是每个对象，所以在源码中，可以从 FabricObject 这个类里面找到相关的代码。
FabricObject 被其他常用的对象例如 Rect、Circle 等继承，是它们的父类，在对象的 render() 方法中，可以找到渲染缓存的逻辑：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
|
/**
* Renders an object on a specified context （渲染对象到指定的 context）
* @param {CanvasRenderingContext2D} ctx Context to render on
*/
render(ctx: CanvasRenderingContext2D) {
/** ====省略部分代码==== **/
// 判断是否需要缓存
if (this.shouldCache()) {
this.renderCache(); // 操作缓存
(this as TCachedFabricObject).drawCacheOnCanvas(ctx); // 渲染到主画布
} else {
this._removeCacheCanvas();
this.dirty = false;
this.drawObject(ctx); // 直接操作主画布
}
ctx.restore();
}
|
在 renderCache 方法中，创建了一个缓存 canvas DOM：
1
2
3
4
5
6
7
8
9
10
11
|
renderCache(options?: any) {
options = options || {};
if (!this._cacheCanvas || !this._cacheContext) {
this._createCacheCanvas(); // 这里主要是通过 document.createElement('canvas') 创建了一个 canvas dom
}
if (this.isCacheDirty() && this._cacheContext) {
// drawObject 方法是通用的，但注意这里的 ctx 是一个 cacheCanvas
this.drawObject(this._cacheContext, options.forClipping);
this.dirty = false;
}
}
|
drawObject 是一个通用的方法，对传入的第一个参数作为进行绘制：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
/**
* Execute the drawing operation for an object on a specified context(在指定的 context 执行渲染操作)
* @param {CanvasRenderingContext2D} ctx Context to render on
* @param {boolean} forClipping apply clipping styles
*/
drawObject(ctx: CanvasRenderingContext2D, forClipping?: boolean) {
/** ====省略部分代码==== **/
// 进行绘制
this._render(ctx);
this._drawClipPath(ctx, this.clipPath);
this.fill = originalFill;
this.stroke = originalStroke;
}
|
_render 方法在 FabricObject 父类中之作占位，具体的实现逻辑由子类覆写：
1
2
3
|
_render(ctx: CanvasRenderingContext2D) {
// placeholder to be overridden
}
|
drawCacheOnCanvas 方法将 cache 中的图形一次性复制到主画布：
1
2
3
4
5
6
7
8
9
10
|
drawCacheOnCanvas(this: TCachedFabricObject, ctx: CanvasRenderingContext2D) {
// 如果限制了 cache size，cache 中的对象可能会被缩放，这里我猜就是在处理这件事的
ctx.scale(1 / this.zoomX, 1 / this.zoomY);
// 通过 drawImage 一次性复制到主画布
ctx.drawImage(
this._cacheCanvas,
-this.cacheTranslationX,
-this.cacheTranslationY
);
}
|
实际性能测试
Fabric 所使用的缓存策略对于性能提升，取决于画布中每一个对象绘制的复杂程度，当然还有就是对象的数量。
如果我们需要绘制的只是一些简单的圆形、矩形，那么实际上缓存策略所带来的性能提升是非常有限的，甚至是反过来产生了额外的开销。
但是，如果这些圆形、矩形绘制的时候有一些额外的细节，或者是更复杂的对象例如 svg，那这个时候就比较可以体现出性能差异了。
简单图形测试
点击查看例子，在这个例子中，我们生成了 2000 个简单的小球，可以通过按钮切换是否开启缓存，来观察性能的变化。
是否开启缓存的关键代码是这个方法：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
paint() {
if (!this.useCache) {
// 如果没有开启缓存，直接绘制到画布上
ctx.save();
ctx.lineWidth = BORDER_WIDTH;
ctx.beginPath();
ctx.strokeStyle = this.color;
ctx.arc(this.x, this.y, this.r, 0, 2 * Math.PI);
ctx.stroke();
ctx.restore();
} else {
// 否则将复制 cacheCanvas 中的内容
ctx.drawImage(
this.cacheCanvas,
this.x - this.r,
this.y - this.r,
this.cacheCanvas.width,
this.cacheCanvas.height
);
}
}
|
通过切换开启按钮可以发现，在这个情况下，是否开启缓存影响并不是非常大。
小提示
以下动画效果截屏基于 gif，在录制时就可能会有些许掉帧，实际效果应该查看上文的例子。

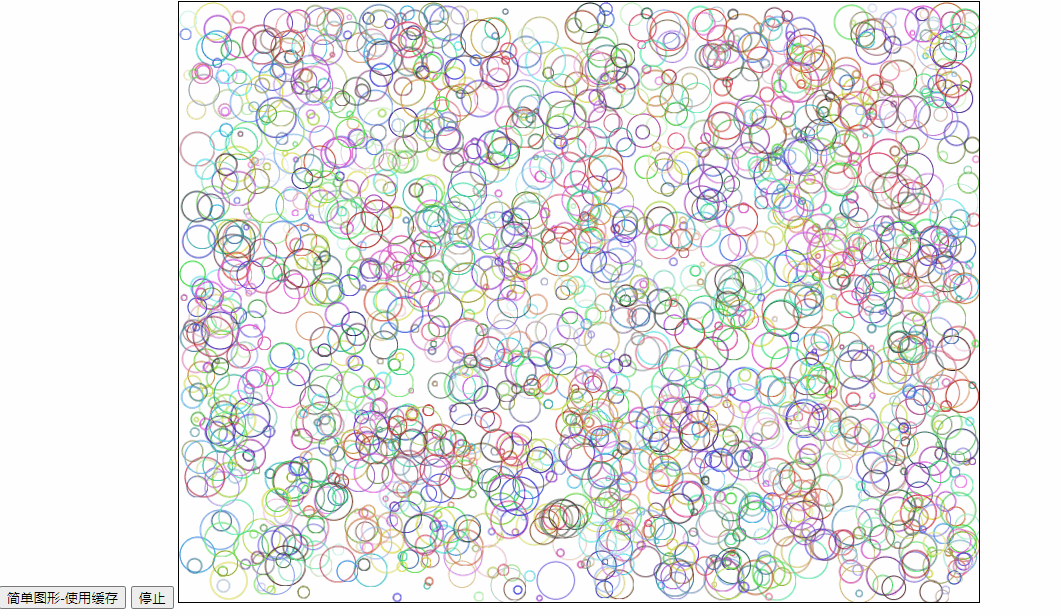

开启缓存效果

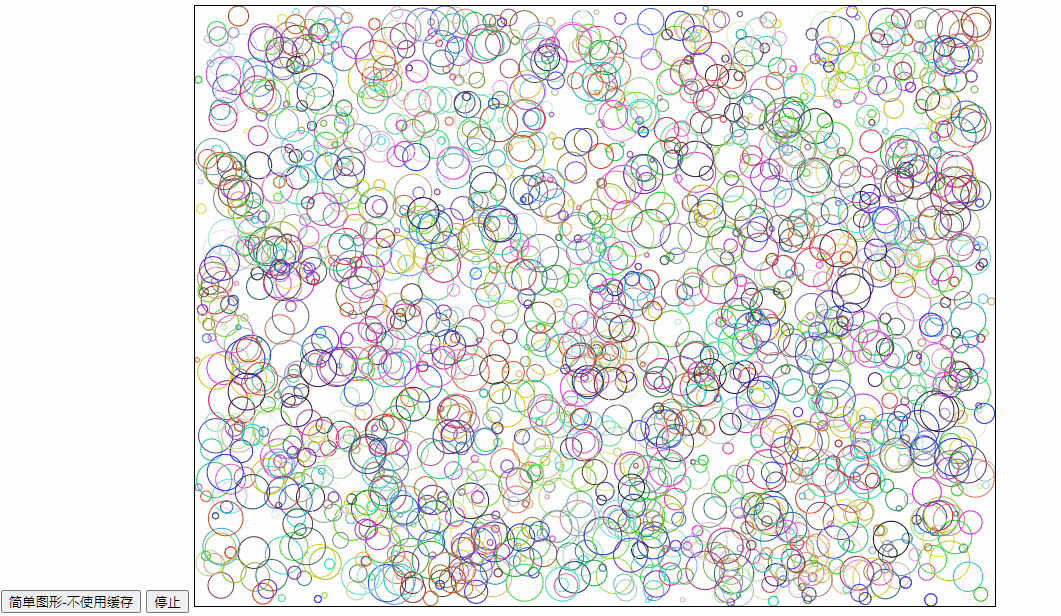

关闭缓存效果
复杂图形测试
点击查看例子，在这个例子中，绘制一个圆形的复杂程度增加了，在这个情况下，我们只生成了 1000 个小球，在不开启缓存的情况下，就已经可以感受到明显掉帧了。
小提示
以下动画效果截屏基于 gif，在录制时就可能会有些许掉帧，实际效果应该查看上文的例子。

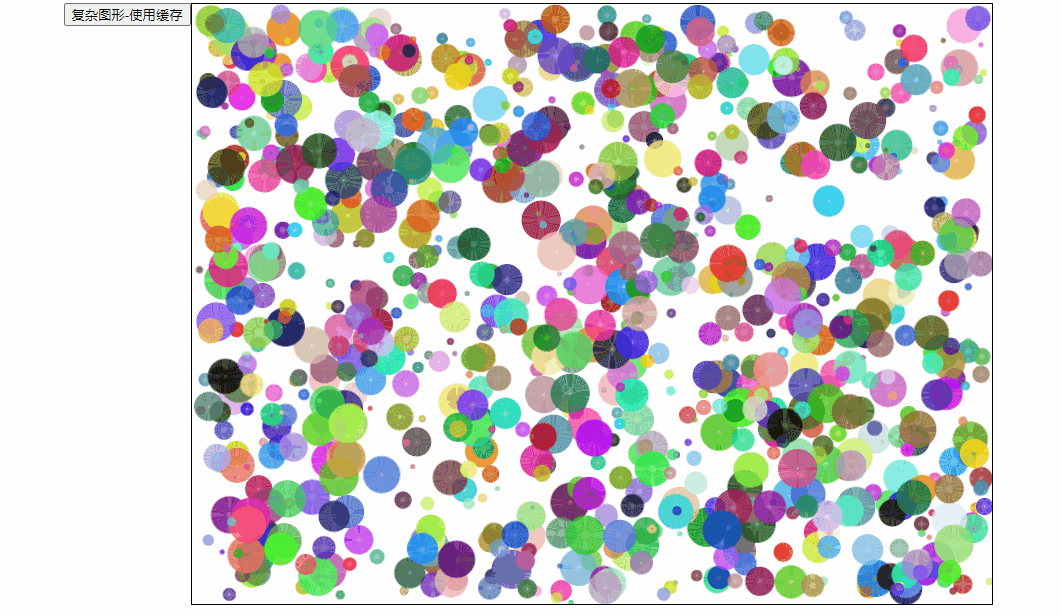

开启缓存效果

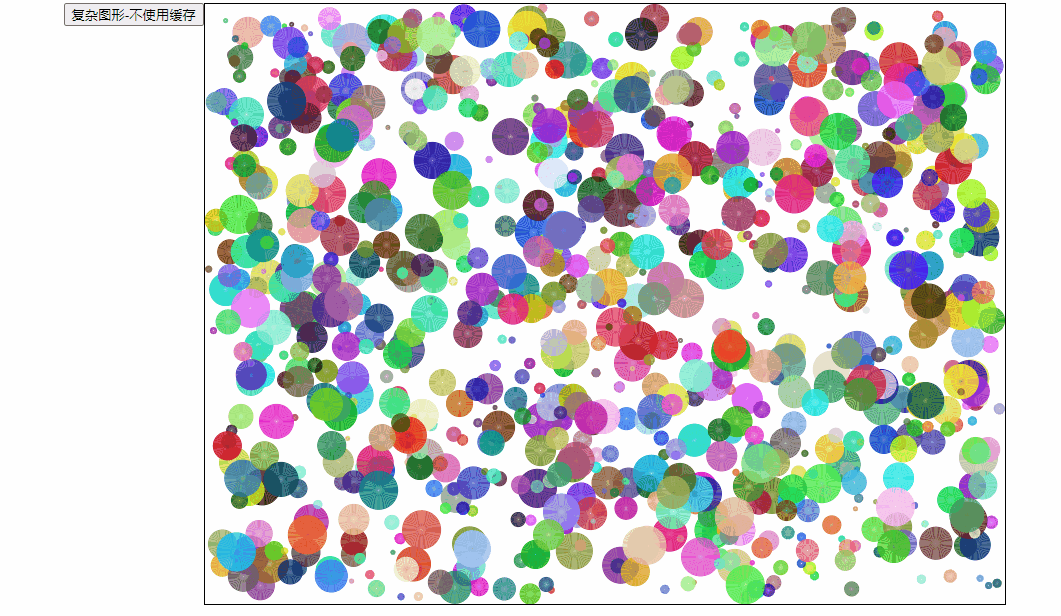

关闭缓存效果
